Caratteristiche tecniche complete

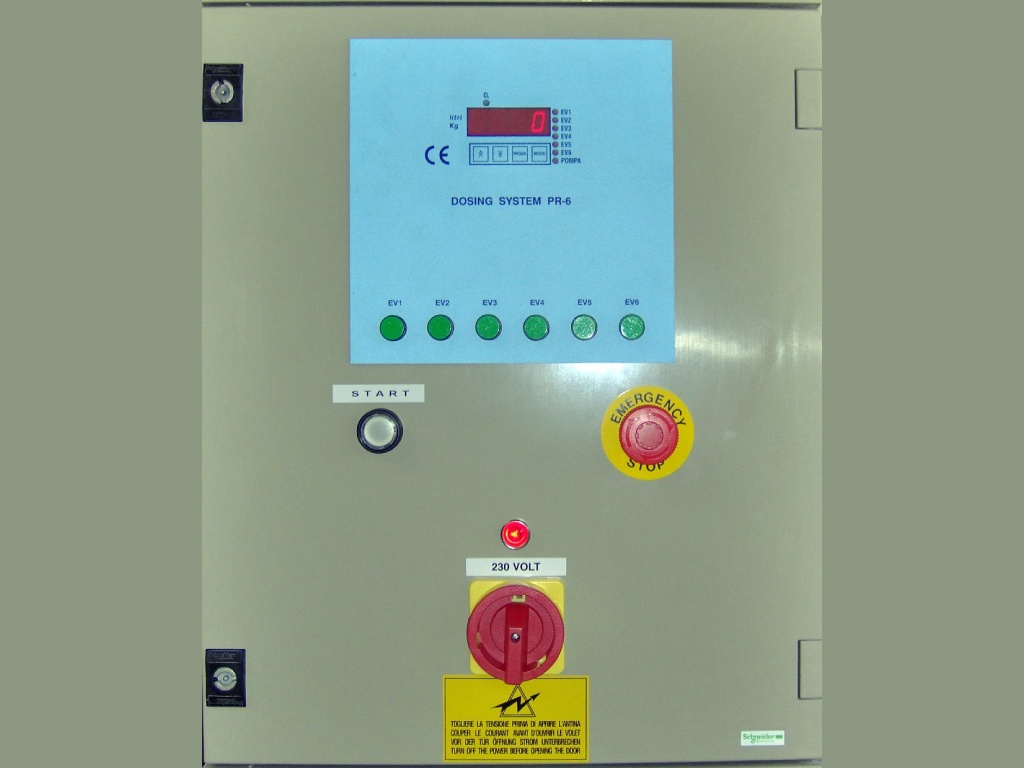

Sistema completo di dosaggio in 6 punti

• Alimentazione 220V AC, 2A
• Comando sei EV 24V AC, 16VA
• Segnale libero per eventuale comando pompa
• Pulsante luminoso di marcia
• Pulsante di emergenza
• Interblocco pulsanti

Dotazione Scheda elettronica

• Scheda elettronica intelligente tipo SSD08 con interfaccia SSD10
• 4 tasti di programmazione (MODE, PRG, UP e DOWN)
• I1 funzioni di programmazione
• Visualizzazione su display a 7 segmenti da 0,56” a 4 cifre
• Dosaggio con preselezione da tastiera
• Impostazione sei quantità diverse, una per ogni punto
• Ingresso da contalitri con reed fino a 60 Hz
• Ingresso da contalitri con effetto Hall fino a 200 Hz
• Alimentazione sensore
• Correzione degli impulsi di ingresso in percentuale da 0,00 a 99,99%
• Totalizzazione dei litri fino 9999
• Memorizzazione dei dati in caso mancanza rete
• Segnalazione degli impulsi di ingresso su led
• Possibilità di inserire un DP sulla penultima cifra (99,99) o sull’ultima (999,9)
• Conteggio in down
• Visualizzazione della quantità predeterminata alla fine di ogni dosaggio
• Allarme di flusso (dopo circa 15 sec di assenza di flusso a marcia avvenuta si interrompe il dosaggio
• Timer di sicurezza sul dosaggio: si può impostare un tempo fino a 7200 sec, dopo di che si interrompe il dosaggio
• Possibilità di fissare il filtro di ingresso (fino a 20ms)
• Semplicità di programmazione.

Funzioni e modalità di programmazione

Si entra in programmazione con il tasto PROGR. Sul primo display di destra viene visualizzata la funzione di programmazione che può essere modificata con il tasto MODE.
La funzione selezionata viene confermata con il tasto UP. Con i tasti UP e DOWN si possono impostare le quantità da dosare, il coefficiente di correzione, il tempo del filtro di ingresso, il tempo del timer e altri parametri utili. Il tasto PROGR conferma la impostazione dei dati.

Funzioni selezionabili

• MODE 1 - Predeterminazione della quantità da dosare con i tasti UP e DOWN. Confermare l’operazione con il tasto PROGR
• MODE 2 - Predeterminazione della quantità da dosare per il punto 2
• MODE 3 - Predeterminazione della quantità da dosare per il punto 3
• MODE 4 - Predeterminazione della quantità da dosare per il punto 4
• MODE 5 - Predeterminazione della quantità da dosare per il punto 5
• MODE 6 - Predeterminazione della quantità da dosare per il punto 6
• MODE 7 - Correzione degli impulsi di ingresso in percentuale. Range: 0-99,99%
• MODE 8 - Totalizzazione delle quantità dosate. Si può resettare premendo contemporaneamente i tasti UP e DOWN
• MODE 9 - Impostazione del filtro antirimbalzo da 0 msec a 20 msec.
• MODE 10 - Impostazione del tempo di dosaggio (1 - 7.200 sec.), timer di sicurezza
• MODE - Gestione del DP. La funzione accetta i valori 0, 1, 2; il valore 0 corrisponde a DP spento il valore 1 a DP acceso sulla ultima cifra (999,9) e il valore 2 a DP acceso sulla penultima cifra (99,99).

Funzione di Marcia

Dopo aver impostato la quantità da dosare, il coefficiente di correzione, il filtro di ingresso ed eventualmente il timer, si seleziona la valvola. Sul display compare la scritta 1 , 2, 3, 4,5 ,6 secondo la EV selezionata. Il dosaggio può avere inizio con il pulsante di MARCIA. Si attivano a breve distanza di tempo i due relè che pilotano la EV e il contatto per la pompa. A dosaggio ultimato cadono le due uscite.

Funzione di emergenza

Con il pulsante di emergenza cadono i due relè della EV e della pompa e si interrompe il dosaggio, azzerando i dati di dosaggio.

Allarme di flusso

Si interrompe il dosaggio se non arrivano impulsi al sistema dopo circa 15 sec. dalla marcia.

Ingresso contalitri

Il sistema è predisposto per ricevere ingressi da relè reed o da sensore ad effetto Hall.
